ELS ENGRANATGES

Hola bona tarda,

Em dic Mengxiao Lin, tinc 16 anys sóc de Xina i ara estic estudiant al institut IES Front Marítim que està a Barcelona, Poblenou.

Ara estic fent un treball de tecnologia sobre els engranatges, i ara us explicaré una mica.

QUÈ ÉS UN ENGRANATGE?

Un engranatge és un element utilitzat per transmetre moviment entre les diferents parts d'una màquina o mecanisme mòbil. Els engranatges estan formats per dues o més rodes dentades. La més petita s'anomena pinyó. Un engranatge serveix per transmetre moviment circular mitjançant el contacte de rodes dentades. Si el sistema és compost de més d'un parell de rodes dentades, es pot anomenar tren d'engranatges.

TIPUS D'ENGRANATGES:

• Engranatges rectes: Són el tipus més comú d'engranatge. Les dents són rectes i els eixos de les rodes dentades del sistema són paral-lels.

• Engranatges helicoïdals: Són els que tenen les seves dents formant un angle en relació a l'eix.Es tracta d'un tipus de roda dentada que ens permetrà moltes possibilitats d'acoblament. Trobarem sistemes on els eixos seràn paral.lels, però també n'hi haurà de casos on es tallin o es creuin.

• Vis sens fi: És el conjunt està format per un vis sense fi i una roda dentada.

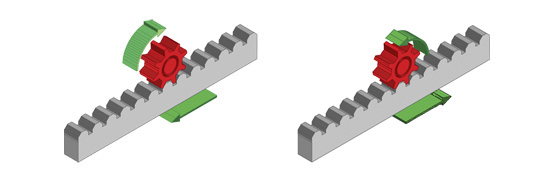

• Pinyó-cremallera: Transforma el moviment giratori d’una roda dentada, pinyó, en un moviment lineal limitat d’una cremallera o tira dentada. Aquest mecanisme és reversible. Les característiques de les dents del pinyó i de la cremallera han de ser compatibles.


• Engranatges interiors: Tenen les dents a l’inerior en contacte amb l’altre engranatge. Per tant, els dos eixos es troben situats al mateix costat, i giren en el mateix sentit.

• Engranatges cònics: Transmeten el moviment entre dos eixos que es tallen. Els més usuals són els que tenen les dents rectes. S’obtenen a partir d’un con, en el qual s’hi generen les dents. La secció de les dents és més gran a mesura que augmenta el diàmetre del con. En una transmissió, els vèrtexs imaginaris dels cons han de coincidir en un punt. D’aquesta manera s’assegura que els pas de les dents és igual. Cal dir que també existeixen engranatges cònics helicoïdals.


• Engranatge epicicloïdal o planetari: Consistent en un o més engranatges externs o satèl·lits que giren sobre un engranatge central o planeta . Típicament, els satèl·lits es munten sobre un braç mòbil o porta-satèl·lits que al seu torn pot girar en relació al planeta.

OBJECTES AMB ENGRANATGES:
